形鋼加工機　自動測長付　孔あけ切断複合機

CBF-4020W/
4020Ⅱ-ATC

幅広い加工範囲、
400×200mmのH形鋼などに対応!!

特長

幅400㎜のH鋼や200㎜の角パイプ、アングルなどの送材から孔あけ・切断を全自動で高速・高精度に実現。

イメージ

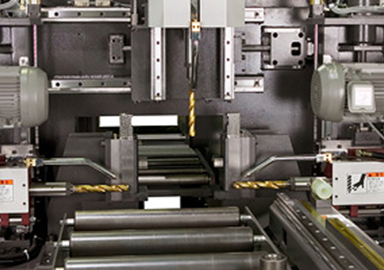

３軸同時孔あけ（マーキング機能付）

３軸のドリルがプログラムに従って３軸同時、２軸同時というように最短で孔あけ加工を行います。角パイプの場合は、縦貫通孔加工も行えます。マーキング加工にもお応えします。

イメージ

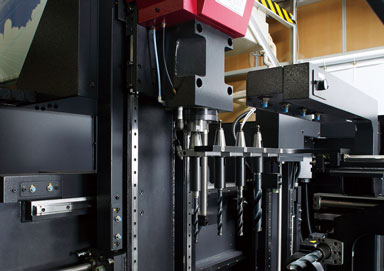

ATC装置で4種類の工具交換が可能。
（CBF-4020Ⅱ-ATC）

4種類の工具交換が可能なATC装置により、加工途中での工具交換を自動で行うことができます。機械を停止して行う手作業での工具交換時間が削減されます。

動画

仕様

加工能力・ワークサイズ（CBF-4020W）

供給素材長(mm) 4500～12500
切断(mm) 角形鋼管 □50〜□200
アングル L50×50〜L200×200
チャンネル [75×40〜[380×100
H形鋼 H100×50〜H400×200
孔径(mm) φ9〜φ28

加工能力・ワークサイズ（CBF-4020Ⅱ-ATC）

供給素材長(mm) 2500～12500
切断(mm) 角形鋼管 □50〜□200
アングル L50×50〜L200×200
チャンネル [75×40〜[380×100
H形鋼 H100×50〜H400×200
孔径(mm) φ9〜φ32
